No utilice la escalera como acceso durante trabajos de construcción o renovación.
No utilice la escalera si la altura del techo supera la máxima indicada en las instrucciones de instalación o en la etiqueta del producto.
La escalera debe ser utilizada solo por una persona a la vez.
No use la escalera si está defectuosa o dañada. Se debe tener especial cuidado al retirar los resortes. Si la escalera se entrega desmontada, lea las instrucciones de montaje adjuntas.
La capacidad de carga máxima de la escalera escamoteable es de 150 kg (incluyendo a la persona y cualquier objeto que transporte, salvo que se indique lo contrario). Exceder esta carga puede dañar la escalera y representar un riesgo de lesiones personales.
IMPORTANTE: Lubrique todas las partes metálicas móviles con aceite inmediatamente después del montaje. Posteriormente, deben lubricarse al menos una vez al año (o con mayor frecuencia si se usan a menudo).
Recomendamos que 2 personas instalen la escalera escamoteable. Uno de los instaladores debe ser lo suficientemente fuerte para levantar la escalera hasta el techo (ya que puede pesar hasta 50 kg, según el modelo).
Necesitará los siguientes materiales y herramientas:
• Destornillador eléctrico
• Lápiz
• Serrucho manual
• Metro plegable o similar
• Escuadra
• Tornillos de 100 mm
• Guantes de protección
• Aceite
• Madera para vigas transversales – mismas dimensiones que las vigas del techo (si es necesario)
• Vigas de soporte temporales (aprox. 20 cm más largas que la abertura del ático)
• Bloques y cuñas de madera
• Una escalera de tijera grande
• Una plataforma de trabajo sólida
• Tablas para la plataforma de trabajo (si es necesario)
La plataforma de trabajo debe ser lo suficientemente alta para permitir el acceso al ático sin superar la altura máxima permitida. Debe soportar el peso de los instaladores más el de la escalera escamoteable.
Nunca modifique el producto
El fabricante no acepta ninguna responsabilidad por lesiones personales o daños al edificio o a sus partes causados por un producto cuya construcción haya sido modificada.
SIGA LAS INSTRUCCIONES CUIDADOSAMENTE
Importante: NO DESMONTE la escalera escamoteable una vez ensamblada.
Para modelos en los que la escalera está fijada a la trampilla (excepto el modelo clickFIX®): si durante la instalación desea desmontar la escalera para reducir su peso, afloje los tornillos entre el soporte metálico y la escalera. No afloje los tornillos de la trampilla, ya que pueden apretarse en exceso al volver a ensamblar. Un tornillo demasiado apretado puede perder su agarre en la madera y, en casos graves, desprenderse.
Posicionamiento de la escalera escamoteable
Use guantes al retirar el material aislante. Verifique que la zona elegida para colocar la escalera esté libre de cables eléctricos, tuberías de agua, calefacción o refrigeración. Si es necesario, consulte a un profesional para asegurarse de que el área está despejada. Asegúrese de que haya suficiente espacio libre (distancia B) para que la escalera descanse en el suelo y de que haya suficiente espacio para desplegarla completamente (C). En los modelos de dos secciones, verifique que haya suficiente espacio de giro. Consulte estos datos en la sección de DESCARGAS de cada escalera escamoteable. Para medidas específicas y opciones de ajuste, consulte las instrucciones de montaje incluidas con el producto.
Para hacer una abertura en el techo
Recomendamos el uso de gafas y mascarilla para protección. Proteja el área de polvo y otras partículas que puedan caer del ático. Retire los muebles de la zona de trabajo y cubra el suelo.
Enmarque y corte la abertura a través del yeso u otro material del techo. El tamaño de abertura recomendado está indicado en el embalaje de la escalera escamoteable. La abertura debe ser al menos 10 mm más larga y 10 mm más ancha que el marco de la escalera para dejar espacio para los bloques separadores y garantizar que la escalera quede bien alineada. Si la escalera no puede instalarse de la manera habitual, es decir, paralela a las vigas del techo, consulte a un profesional calificado.
Las figuras a la izquierda muestran cómo enmarcar la abertura en el techo. Si la escalera escamoteable debe instalarse paralela a las vigas, se debe construir un marco en el suelo del ático para fijar el cajón en los cuatro lados. La abertura debe coincidir con el tamaño recomendado para el modelo de escalera. Si es necesario, las dimensiones pueden ajustarse con un refuerzo. En caso de duda, consulte a un profesional.
Si la escalera escamoteable se instala en perpendicular a las vigas, se debe colocar un refuerzo entre ellas. Esto debe ser realizado por un profesional para garantizar que la capacidad de carga de las vigas no se vea comprometida.
ADVERTENCIA
Si las vigas del techo están hechas de un material distinto a la madera, como acero, consulte a un profesional calificado. Nunca corte una viga de carga sin el asesoramiento de un ingeniero estructural. Tenga mucho cuidado al serrar las vigas del techo. Por seguridad, si no hay suelo en el ático, coloque tablones sobre las vigas para permitir un paso seguro durante la instalación.
IMPORTANT INSTALLATION TIPS
Colocación de soportes temporales
Para mantener la escalera escamoteable en su lugar en la abertura del techo durante la instalación, se recomienda colocar soportes temporales. Si la trampilla va a ser revestida, la escalera debe instalarse varios mm más alta en la abertura, según el grosor del revestimiento.
ADVERTENCIA
Es importante que el revestimiento se fije de manera firme y correcta. Al fijar el revestimiento, la escalera NO debe soportar carga.
Barrera de vapor
Cuando la escalera escamoteable esté firmemente fijada a la estructura, la barrera de vapor debe instalarse correctamente. El espacio entre la escalera y la estructura de las vigas debe estar bien aislado para evitar puentes térmicos.
Fijación de la escalera escamoteable
Un instalador sube al ático con todas las herramientas necesarias, mientras el otro permanece abajo. Los modelos clickFIX® pueden ser instalados por una sola persona utilizando una plataforma de trabajo. Eleve la escalera al ático. Antes de bajarla por la abertura, coloque 2 tablones de soporte debajo de la abertura del techo. La escalera escamoteable descansará sobre estos soportes (ver video arriba).
Doble la escalera para que el marco pueda fijarse a la abertura del techo. Asegúrese de que la escalera esté nivelada y alineada. Fije la escalera con tornillos de 100 mm (3 en cada lado largo y 2 en cada extremo, ver video). No olvide colocar bloques en la parte posterior de los puntos de fijación.
Una vez que la escalera esté firmemente sujeta, retire los soportes.
ADVERTENCIA
No utilice la escalera escamoteable antes de que esté firmemente fijada a la abertura y ajustada a la altura correcta del techo.
Ajuste a la altura correcta del techo
Tire de la escalera hacia abajo y despliegue las secciones. Pliegue la sección inferior debajo de la sección media para que la parte superior y la sección media queden alineadas. Asegúrese de que los peldaños estén en posición horizontal. Para acortar la escalera con precisión, siga las instrucciones específicas del modelo. Verifique si la escalera incluye pies de plástico. En la mayoría de los modelos, la escalera se puede ajustar después de ser acortada. NO ACORTE DEMASIADO LA ESCALERA. Si la escalera es demasiado corta, podría plegarse inesperadamente durante su uso, lo que puede causar lesiones graves. Para comprobar que la escalera tiene la longitud correcta, despliegue completamente todas las secciones. Todas las partes deben estar perfectamente alineadas sin espacios, y ambos largueros deben apoyarse completamente en el suelo.
ADVERTENCIA
NO utilice la escalera si todas las secciones no están alineadas. Si la escalera es demasiado larga, acorte los largueros nuevamente. Si es demasiado corta, solicite una nueva sección inferior a su distribuidor. NO permita que la escalera descanse sobre una caja, bloques, plataforma u otra superficie improvisada, ya que estas soluciones son inestables y no proporcionan un soporte seguro y permanente.
Ajuste del cierre
El siguiente video muestra cómo ajustar el cierre clickFIX®. Es importante ajustar la carcasa del cierre para garantizar que la escalera escamoteable quede bien sellada, evitando condensación y moho sobre la trampilla.
¿Cómo saber si la trampilla está correctamente ajustada?
Debe cerrarse sin necesidad de forzarla y quedar al ras con el techo. Colóquese debajo de la escalera escamoteable al ajustar el cierre.

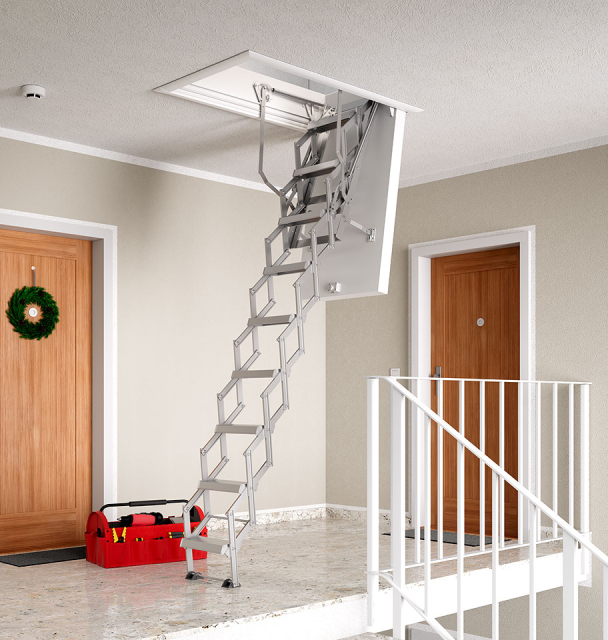

Cómo usar la escalera
Por seguridad, siempre suba y baje de la escalera de frente y sujétese al menos de un larguero (o del pasamanos). El siguiente video muestra cómo usar la escalera escamoteable de manera segura.

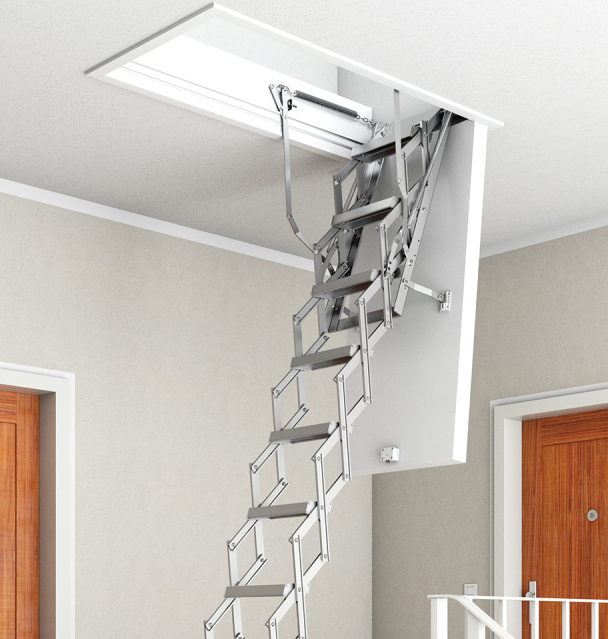

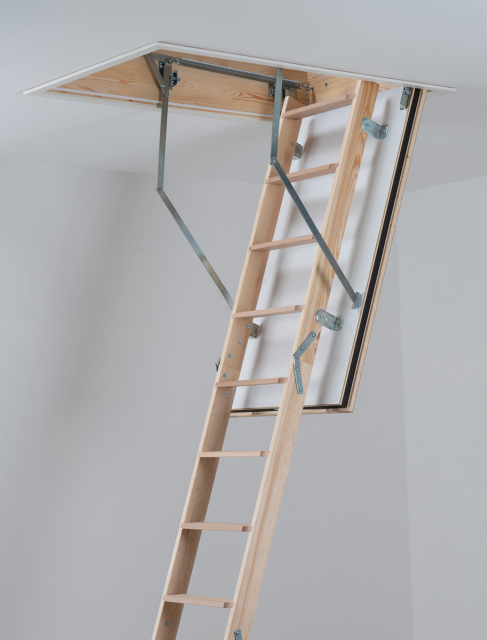

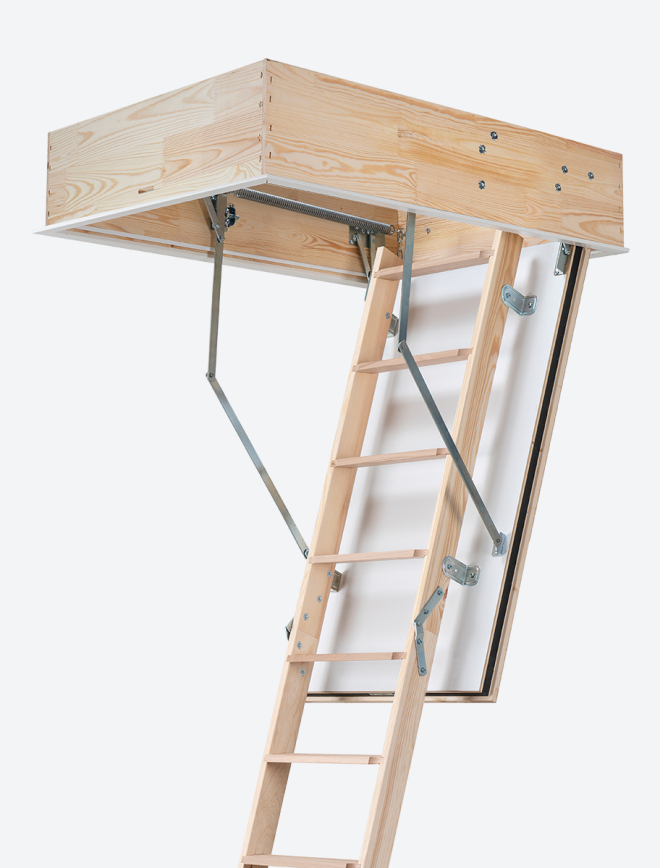

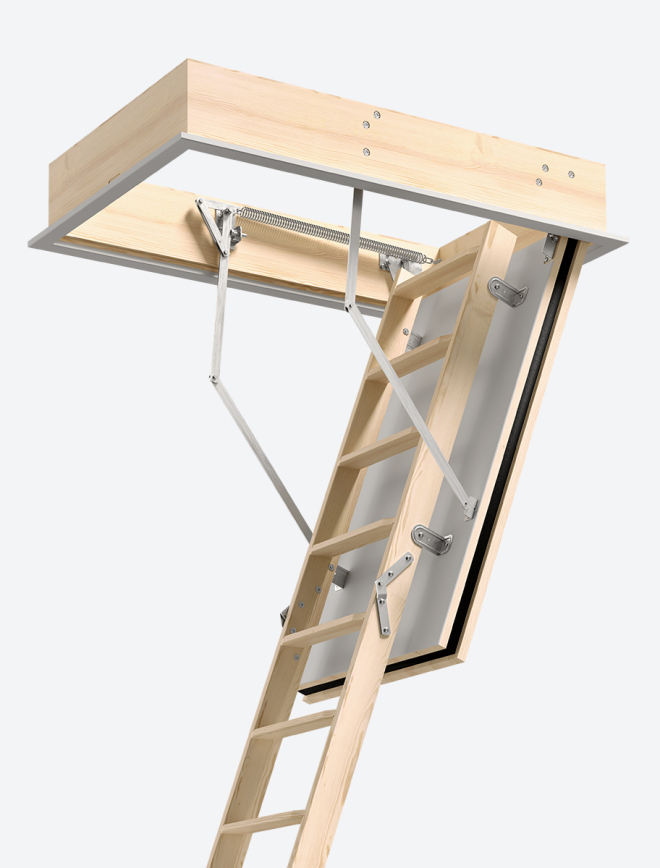

Mecanismo de resorte
El mecanismo de resorte puede reajustarse dentro de su marco utilizando un eslabón de cadena o moviendo los resortes hacia arriba o hacia abajo (según el modelo). Siempre ajuste el mecanismo de resorte cuando la trampilla esté cerrada. Puede ser necesario ajustarlo si la trampilla va a ser revestida. Extreme las precauciones al realizar ajustes, ya que los resortes están muy tensos. Una liberación accidental de los resortes puede causar lesiones.

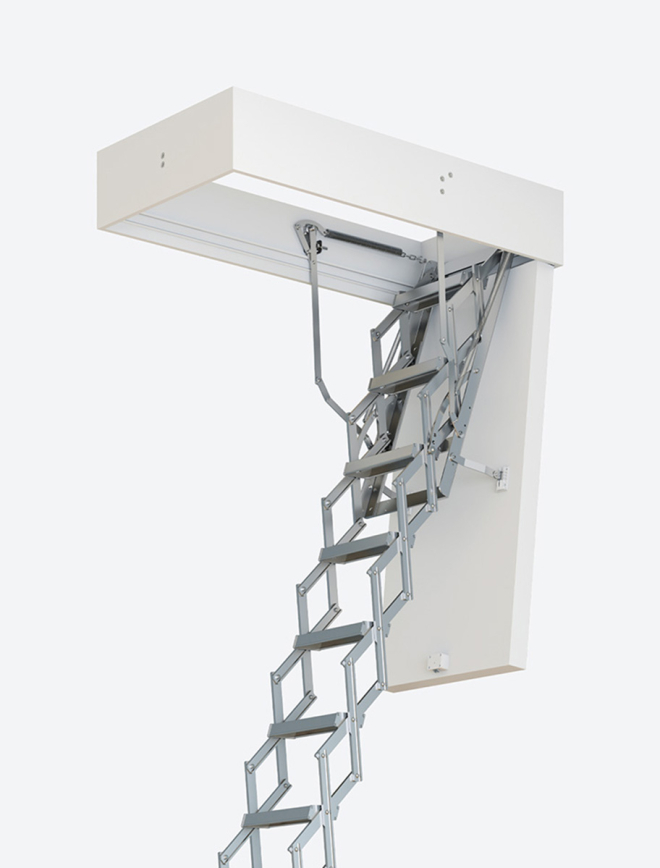

El ejemplo mostrado corresponde a la serie clickFIX® 76G.
